Bauanleitung

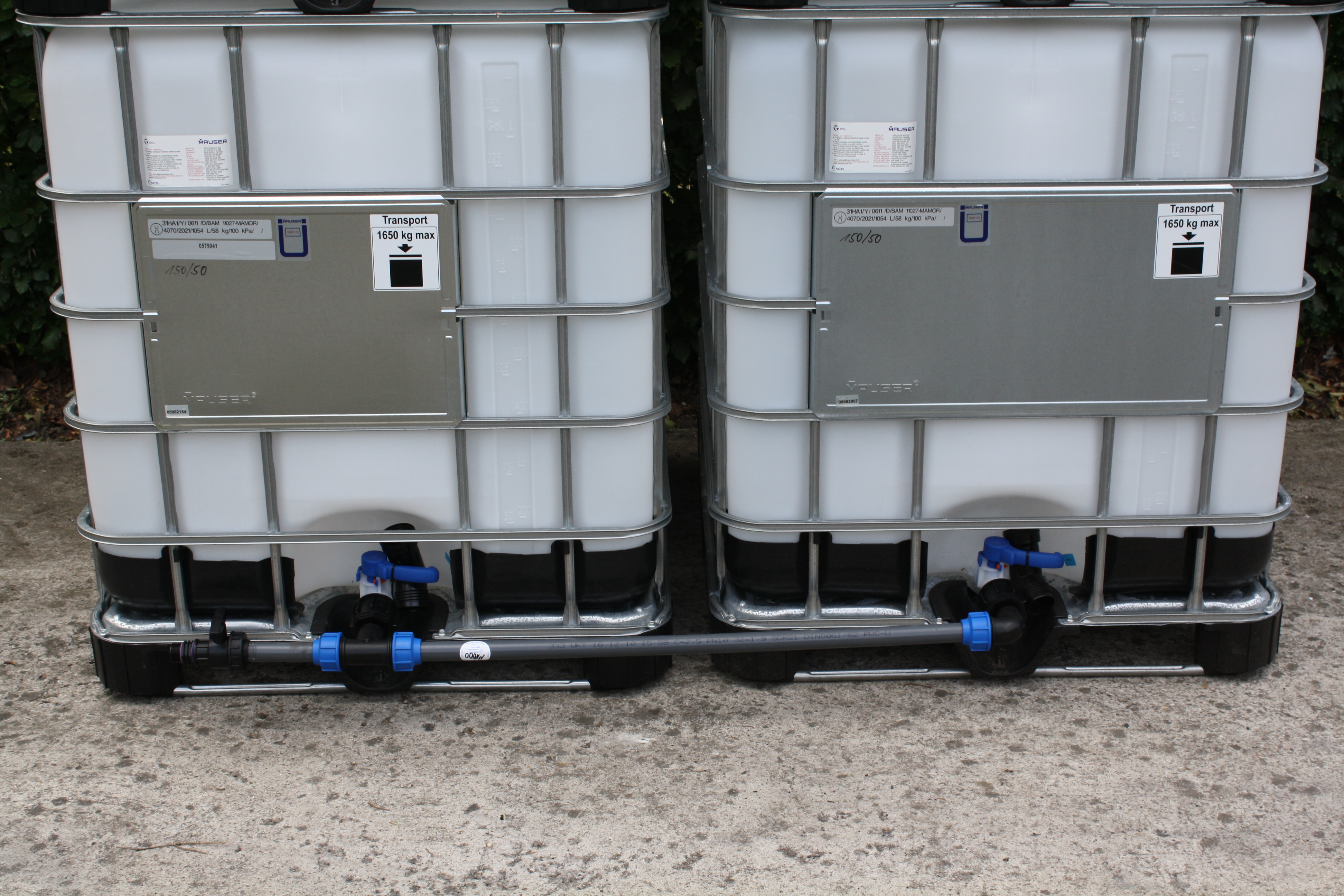

NWH-272 Tankverbindung nebeneinander (32mm / 1") für 1000 L IBC
Die
Anlage können sie in Ruhe am Küchentisch zusammen
bauen
Arbeitsaufwand Anlage 10
Minuten, mit Anschluss am Tank 20 Minuten
Die Anlage ist dicht und wird zusammen gebaut ohne Hilfsmittel wie
Teflonband, Kleber, Werkzeug, etc.
Die Container müssen nebeneinander zusammen stehen.
Stehen diese abschließend ein wenig auseinander, so brauchen
sie diesen Platz "zum Atmen".
Bei Befüllung machen die einen kleinen "Bauch"
Die Rohre sind auf Maß, es braucht nicht gesägt
werden
PS - auch für 2x 600 L IBC geeignet, hier muss das 98cm Rohr
auf 78cm gekürzt werden
Im Paket vorhandene Artikel
1. 1x Klemmverbinder Bogen mit 1x 32mm Blaukopf und 1x 1 Zoll BSP
Innengewinde
2. 1x Klemmverbinder T-Stück mit 2x Blaukopf und 1x 1" BSP
Innengewinde
3. 2x schwarzer Adapter - einerseits S60x6 grobes Innengewinde -
anderseits 1 Zoll BSP Aussengewinde
4. 1x Rohr grau - 32mm - ca 98/99cm
***
5. 1x Rohr grau - 32mm - ca 20cm
6. 1x Klemmverbinder Kupplung mit 1x 32mm Blaukopf und 1x 1" BSP
Aussengewinde
7. 1x Hahn - mit Eingang 1" BSP Innengewinde - Ausgang 1" BSP
Aussengewinde
8. 1x Bogen 90° mit Eingang 1" BSP Innengewinde -
Ausgang 1" BSP Aussengewinde
9- 1x kleine Spritze mit "Flutschi"
****************
Vorarbeiten
1.1 Ein IBC Container muss evtl. zum späteren Ausrichten leer
bzw. beweglich sein
1.2 Befreien sie die Hahnausgänge ihrer IBC Container
von Aluminium- und Kleberesten und
glätten diese an den Kontaktflächen.
1.3 Rohre beidseitig markieren in 6,5 cm von aussen
1.4 Damit es hinterher nicht tropft, müssen sie diese Dichtung
kennen ...
Stecken sie den langen Finger tief in
einen der Blauköpfe.
Tief drinnen (ca. 6cm) ist eine Delle,
das ist noch eine Dichtung. Da müssen sie mit dem Rohr noch
durch.
1.5 Besonderheiten des Hahn (Pos 7)
Der Hahn ist undicht. Bitte mal den Hahn
schließen und kräftig durch pusten.
Sollte Luft durch gehen ... den Hahn auf
"AUF" stellen ... die grosse Schraube 1-2 Umdrehung lösen ...
den Hahn auf "ZU" stellen .... und die
große Schraube wieder fest schließen
****************
Bauanleitung
1.1.1 Drehen Sie die Blauköpfe möglichst weit auf,
nicht abschrauben
1.1.2 Dichtung im Blaukopf in Klemmverbinder Bogen (Pos 1) und
Klemmverbinder T-Stück (Pos 2) vorbereiten mit ein wenig
"Flutschi"
1.1.3 Langes Rohr (Pos 4 ) in beide Blauköpfe
einfügen bis hinter die Dichtung !!
1.1.4 Blauköpfe gut handfest (ohne Werkzeug) anziehen. Die
Markierung soll noch soeben zu sehen sein, dann ist es dicht
1.2.1 Adapter (Pos 3) in die Gewinde der Klemmverbindungen einschrauben
Legen sie
die bisherige Rohrverbindung vor sich auf den Tisch und schrauben sie
die Adapter BEIDhändig fest in die Gewinde
1.3.1 Nehmen sie das kurze Rohr (Pos 5) und setzen sie es in die noch
offene Klemmverbindung am T-Stück ein (an "Flutschi" denken)
1.3.2 Den Blaukopf fest ziehen und auf die Markierung achten ...
1.3.3 Setzen sie nun den Klemmverbinder Kupplung (Pos 6) (an "Flutschi"
denken), auf das graue Rohr auf und ziehne den Blaukopf fest
1.3.4 auf das Gewinde des Klemmverbinder Kupplung setzen sie nun den
Hahn (Pos 7) auf und schrauben diesen fest
1.3.5 auf den Hahn können sie noch den Bogen (Pos 8)
aufschrauben, damit später ihr Gartenschlauch nicht zu sehr
knickt beim "Hin und Her Laufen".
Draussen bei den IBC
Behältern / ANSCHLUSS
1.4.1 Siehe VORABEITEN (Pos 1.1)
1.4.2 Tankverbindung vor die Tankanschlüsse halten
und Tanks auf Abstand ausrichten
1.4.3 Tankverbindung BEIDhändig Überwurfmutter der
Adapter aufschrauben
Sollte das nicht dicht
sein, sind die Kontaktflächen am Hahn
nicht sauber und glatt, bitte also vorab darauf achten
VIEL SPASS MIT DER ANLAGE ...
